SDF系列隧道专用通风机适用公路、铁路和水电工程的隧道施工通风及其他地下工程的施工通风。主要产品包括SDF_(A)型隧道施工专用对旋轴流通风机、SDF_(B)型隧道职工专用对旋轴流通风机、SDF_(C)型隧道施工专用变极多速对旋轴流通风机、SDF_(D4)节能型长大施工隧道施工四级对旋轴流通风机、SDF_(E)新型隧道专用轴流通风机、SDF_(P)新型隧道施工专用变频节能通风机等五个系列上百多种规格的产品。

二、工作原理

一二级叶片数不同、两级叶轮相距很近，相对旋转，一级叶轮为顺时针方向旋转，二级叶轮为逆时针方向旋转，一级叶轮获得能量后，直接进入二级叶轮增压后排出，二级叶轮的作用，除增加气流能量外，还兼备着其他类型轴流式通风机静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的冲击，增加了气流的能量，同时也降低了噪音。

三、结构特点

1、叶轮：本公司所制造的风机的叶轮采用动叶可调式，可根据不同的通风需求进行调节。同时也满足了高原环境下的通风需要。材质：钢制，并经过电弧火焰喷涂处理；其强度为普通材质的20倍，具有耐腐蚀，强度大等优点。

2、动平衡试验：本公司拥有ø2.0动平衡试验台，所有风机均经过试验后出厂，确保产品质量。

3、风机噪声和振动：在风机进、出风口端设有消音器，使其符合JB/T8690《工业通风机噪声限值》标准规定值，在最佳效率工况点的比A声级噪声LSA≤25dB（A）；振动低于JB/T8689《通风机振动检测及其限值》规定的振动有效值（均方根）4.6mm/s的要求。

4、壳体和其他零部件材料：壳体采用双层板焊接，中间衬以超细玻璃丝绵达到良好的降噪效果。风机坚固耐用，寿命长，并经过严格的表面处理；风机最低设计使用寿命不低于15年。

5、风机制造标准：风机严格按照国家标准和相关行业标准生产制造。

6、风机具有结构紧凑，送风距离长、效率高、维护方便、检修方便的特点。

7、风机出厂时对其性能进行严格检验，随机附带相关的合格证。

特别说明

一、高原超长隧道通风机使用说明

我公司生产的SDF系列隧道专用通风机安装角度可调，能适用于高原环境下施工通风使用，使用时只需调整至海拔条件下对应的安装角即可，具有操作简单使用方便等特点。

当风机在高原地区使用时，由于当地大气压低，使得风机使用现场的空气密度低于1.2kg/m³，从而使风机的实际压力低于性能表中的值，此时风机性能的核算如下：

流量Q=Qo（m³/min）

压力=

P_o——性能表中压力（Pa）

P_ｂo——标准大气压力101235Pa

P_b——风机使用现场压力、大气压力随海拔变化关系为：

其中：H——海拔高度，单位：千米 T——风机使用现场温度（℃）

二、用户在选用和使用风机时，所选用的配套风管直径必须大地叶轮直径，选用风管时最好是柔性风管，漏风率≤1%，才能达到最佳效果。风机出风口设有便于与风筒连接的直接头（也可根据用户需求制作满足要求的变径接头）。

根据施工情况，厂家推荐使用以下响应直径的风管。（注：禁止使用钢圈负压风管）

风机型号	最小选用直径 ( mm )	最佳选用直径 ( mm )	风机型号	最小选用直径 ( mm )	最佳选用直径 ( mm )
SDF-No4.0	500	600	SDF-No11.5	1200	1300-1400
SDF-No5.0	550	600	SDF-No12.5	1400	1500-1800
SDF-No5.3	600	700	SDF-No13	1400	1500-1800
SDF-No5.6	600	700	SDF-No14	1500	1600-1800
SDF-No6.0	700	800	SDF-No15	1600	1700-1900
SDF-No6.5	700	800	SDF-No16	1800	1900-2200
SDF-No7.1	800	900	SDF-No17	1800	1900-2200
SDF-No7.5	800	900	SDF-No18	2000	2100-2400
SDF-No8.0	900	1000	SDF-No19	2100	2200-2400
SDF-No9.6	1000	1200-1300	SDF-No20	2200	2300-2500
SDF-No10	1200	1200-1300	SDF-No21	2300	2400-2600
SDF-No10.5	1200	1300-1400	SDF-No22	2400	2500-2700
SDF-No11	1200	1300-1400	SDF-No23	2500	2600-2800

三、根据用户需要，还可进行非标风机设计，提供最优化的气动与结构设计方案，为用户提供经济可靠的风机。

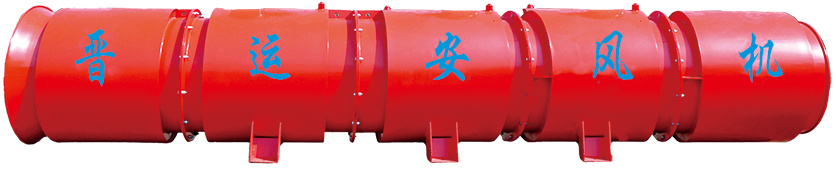

SDF(D4)(D3)节能型长大隧道施工四级（三级)轴流通风机

一、适用范围

SDF_(D4)(D3)节能型长大隧道施工四级(三级)轴流通风机是经过反复试验研究，专门为长、大隧道设计的通风机。适用于公路、铁路及引水工程的隧道施工掘进作长距离、恒风量的通风，具有送风距离远、噪音低、效率高、风量大等特点。从而解决了隧道掘进距离长时一般轴流通风机不能满足送风要求的问题。

SDF_(D4)(D3)节能型长大隧道施工四级(三级)轴流通风机每级均由功率相同的电动机驱动，叶轮与电机直联，相邻间的叶轮旋转方向相反。气流进入第一级叶轮获得能量，经第二级叶轮加速，再经后级叶轮加速排出。后级叶轮兼备着普通轴流式通风机中静导叶的功能，在获得整直圆周方向速度分量的同时，增加气流的能量，从而达到比双极对旋式通风机更高的风压和效率。

对于特殊环境下施工通风，也可根据用户要求对叶片进行各种喷涂处理。

SDF_(D4)(D3)节能型长大隧道施工四级(三级)轴流通风机并适用高原环境下通风需求。

二、型号及含义

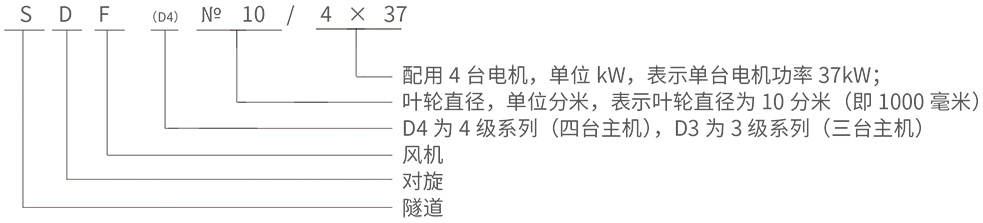

通风型号及含义如下：SDF_(D4)(D3)节能型长大隧道施工四级(三级)轴流通风机

三、结构外形示意图

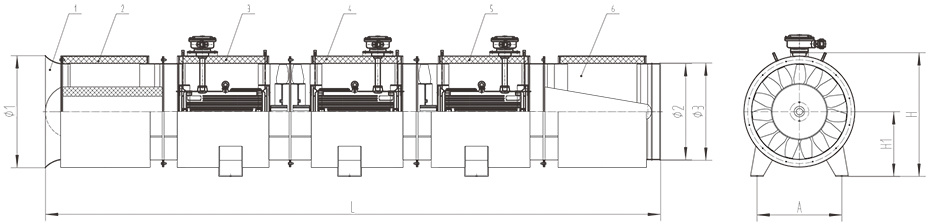

三级风机外形结构示意图

1、集流器 2、进口消音器 3、一级主机 4、二级主机 5、三级主机 6、出口消音器

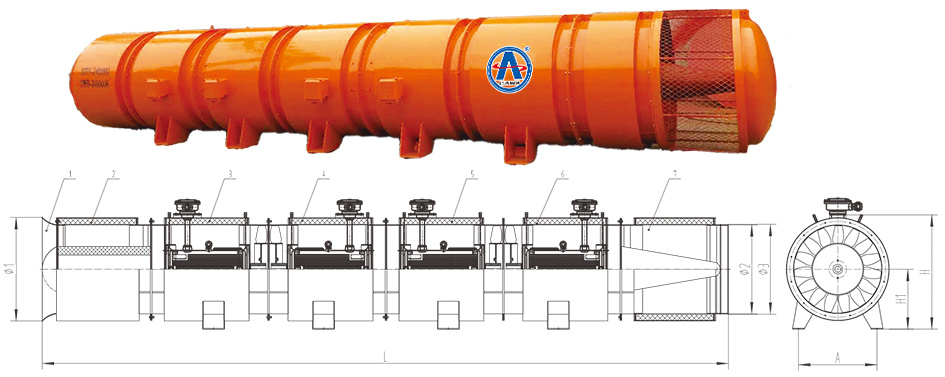

四级风机外形结构示意图

1、集流器 2、进口消音器 3、一级主机 4、二级主机 5、三级主机 6、四级主机 7、出口消音器

四、高转速风机技术性能参数表(转速2980r/min）

型号	配用电机	功率(kW)	风量(m³/min)	风压(Pa)	Φ1	Φ2	Φ3	L	H	H1	A
No6.0	YE3-160M1-2	3×11	220～370	1000～5600	720	603	617	3520	802	405	540
No6.0	YE3-160M2-2	3×15	300～400	1100～6300	720	603	617	3520	802	405	540
No6.0	YE3-160M1-2	4×11	220～370	1350～7500	720	603	617	4220	802	405	540
No6.0	YE3-160M2-2	4×15	300～400	1500～8500	720	603	617	4220	802	405	540
No6.3	YE3-160L-2	3×18.5	350～550	1200～7200	760	634	650	3605	843	430	560
No6.3	YE3-180M-2	3×22	380～600	1300～7500	760	634	650	3670	843	430	560
No6.3	YE3-160L-2	4×18.5	350～550	1550～9500	760	634	650	4190	843	430	560
No6.3	YE3-180M-2	4×22	380～600	1600～10000	760	634	650	4305	843	430	560
No7.1	YE3-200L1-2	3×30	450～720	1200～8000	860	718	732	4050	947	476	560
	YE3-200L2-2	3×37	530～820	1300～8600	860	718	732	4050	947	476	610
	YE3-225M-2	3×45	530～850	1800～9000	860	718	732	4135	947	476	610
No7.1	YE3-200L1-2	4×30	470～780	1500～11000	860	718	732	4775	947	476	610
	YE3-200L2-2	4×37	530～830	1800～12000	860	718	732	4775	947	476	610
	YE3-225M-2	4×45	540～860	1600～12500	860	718	732	4860	947	476	610
No8.0	YE3-225M-2	3×45	600～880	2000～9200	960	804	820	4330	1033	535	650
	YE3-250M-2	3×55	660～980	2200～9300	960	804	820	4645	1033	535	650
	YE3-280S-2	3×75	700～1050	2500～9500	960	804	820	4825	1033	535	650
No8.0	YE3-225M-2	4×45	650～880	2500～9500	960	804	820	5076	1033	535	650
	YE3-250M-2	4×55	700～1000	3000～12500	960	804	820	5496	1033	535	650
	YE3-280S-2	4×75	750～1100	4000～13500	960	804	820	5736	1033	535	650

五、风机性能参数表 (四级风机)

风机型号	功率(kW)	风量(m³/min)	风压(Pa)	转速(r/min)
SDF_(D4)-No9.6	4×30	680～1325	1000～6400	1480
SDF_(D4)-No10	4×37	770～1500	1100～7000	1480
SDF_(D4)-No10.5	4×45	891～1736	1182～7720	1480
SDF_(D4)-No11	4×55	1015～1985	1200～8300	1480
SDF_(D4)-No11.5	4×75	1170～2285	1450～9250	1480
SDF_(D4)-No12.5	4×110	1550～2912	1720～10700	1480
SDF_(D4)-No13	4×132	1695～3300	1860～12000	1480
SDF_(D4)-No14	4×185	2113～4116	2156～13700	1480
SDF_(D4)-No14	4×75	1399～3013	946～6400	980
SDF_(D4)-No15	4×90	1721～3760	1086～7120	980
SDF_(D4)-No16	4×110	2088～4500	1236～8100	980
SDF_(D4)-No17	4×160	2505～5100	1394～9142	980
SDF_(D4)-No18	4×185	2649～4479	1464～10510	980
	4×200	2962～5100	1904～11018
	4×250	3302～5748	2456～11674
	4×280	3643～6312	2916～12136
	4×315	3935～6772	3118～12728
SDF_(D4)-No19	4×220	3115～5268	1632～11710	980
	4×250	3438～5998	2121～12278
	4×315	3884～6760	2736～13007
	4×355	4284～7424	3248～13562
	4×400	4629～7965	3474～14182
SDF_(D4)-No20	4×280	3663～6144	1801～12974	980
	4×355	4063～6996	2350～13604
	4×400	4530～7885	3032～14412
	4×450	4997～8659	3600～15028
	4×500	5398～9290	3850～15714
SDF_(D4)-No21	4×355	4206～7112	1992～14302	980
	4×450	4704～8099	2590～14998
	4×500	5244～9128	3342～15890
	4×560	5785～10024	3968～16568
	4×630	6249～10313	4244～17324
SDF_(D4)-No22	4×450	4836～8178	2186～15698	980
	4×560	5408～9312	2844～16460
	4×630	6030～10495	3668～17440
	4×710	6651～11525	4356～18182
	4×800	7185～12365	4658～19012
SDF_(D4)-No23	4×560	5525～9344	2390～17158	980
	4×710	6180～10640	3108～17992
	4×800	6890～11992	4008～19060
	4×900	7600～13169	4760～19874
	4×1000	8210～14129	5092～20780

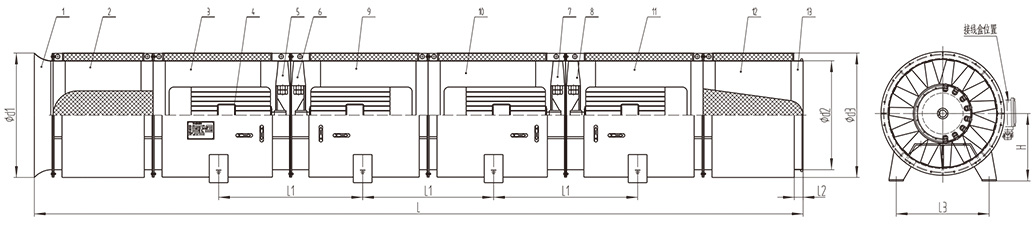

六、结构简图

1、集流器 2、进气消音筒 3、主机（一） 4、电动机 5、一级叶轮 6、二级叶轮 7、三级叶轮

七、外形尺寸

风机型号	L	L1	L2	L3	H	d1	d2	d3	N-Ø	重量(kg)
SDF_(D4)-No9.6	5932	895	200	685	640	1152	966	1142	16-Ø16	5000
SDF_(D4)-No10	7010	1065	220	704	660	1220	1006	1182	16-Ø16	5700
SDF_(D4)-No10.5	7230	1065	220	704	680	1270	1056	1234	16-Ø16	6800
SDF_(D4)-No11	8022	1265	220	775	750	1328	1108	1284	20-Ø16	7850
SDF_(D4)-No11.5	8050	1265	220	810	760	1380	1158	1334	20-Ø16	9850
SDF_(D4)-No12.5	8986	1420	220	884	856	1500	1258	1436	20-Ø18	10540
SDF_(D4)-No13	9020	1420	220	884	856	1560	1308	1486	20-Ø18	11500
SDF(D4)-No14	9680	1590	220	926	920	1680	1408	1586	20-Ø18	11900
SDF_(D4)-No15	10186	1618	220	1150	900	1720	1508	1690	20-Ø18	12400
SDF_(D4)-No16	11040	1750	220	1066	970	1820	1608	1800	24-Ø18	12800
SDF_(D4)-No17	11780	1860	220	1336	1010	1920	1708	1900	24-Ø18	14450
SDF_(D4)-No18	12230	1923	220	1406	1054	2020	1808	1990	24-Ø18
SDF_(D4)-No19	12950	2045	220	1484	1125	2132	1908	2090	24-Ø18
SDF_(D4)-No20	13600	2150	220	1562	1195	2244	2008	2220	24-Ø18	-
SDF_(D4)-No21	14270	2260	220	1640	1248	2356	2110	2320	30-Ø18	-
SDF_(D4)-No22	14930	2365	220	1720	1300	2440	2210	2420	30-Ø18	-
SDF_(D4)-No23	15550	2475	220	1830	1360	2550	2310	2520	30-Ø18	-
