SDF系列隧道专用通风机适用公路、铁路和水电工程的隧道施工通风及其他地下工程的施工通风。主要产品包括SDF_(A)型隧道施工专用对旋轴流通风机、SDF_(B)型隧道职工专用对旋轴流通风机、SDF_(C)型隧道施工专用变极多速对旋轴流通风机、SDF_(D4)节能型长大施工隧道施工四级对旋轴流通风机、SDF_(E)新型隧道专用轴流通风机、SDF_(P)新型隧道施工专用变频节能通风机等五个系列上百多种规格的产品。

二、工作原理

一二级叶片数不同、两级叶轮相距很近，相对旋转，一级叶轮为顺时针方向旋转，二级叶轮为逆时针方向旋转，一级叶轮获得能量后，直接进入二级叶轮增压后排出，二级叶轮的作用，除增加气流能量外，还兼备着其他类型轴流式通风机静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的冲击，增加了气流的能量，同时也降低了噪音。

三、结构特点

1、叶轮：本公司所制造的风机的叶轮采用动叶可调式，可根据不同的通风需求进行调节。同时也满足了高原环境下的通风需要。材质：钢制，并经过电弧火焰喷涂处理；其强度为普通材质的20倍，具有耐腐蚀，强度大等优点。

2、动平衡试验：本公司拥有ø2.0动平衡试验台，所有风机均经过试验后出厂，确保产品质量。

3、风机噪声和振动：在风机进、出风口端设有消音器，使其符合JB/T8690《工业通风机噪声限值》标准规定值，在最佳效率工况点的比A声级噪声LSA≤25dB（A）；振动低于JB/T8689《通风机振动检测及其限值》规定的振动有效值（均方根）4.6mm/s的要求。

4、壳体和其他零部件材料：壳体采用双层板焊接，中间衬以超细玻璃丝绵达到良好的降噪效果。风机坚固耐用，寿命长，并经过严格的表面处理；风机最低设计使用寿命不低于15年。

5、风机制造标准：风机严格按照国家标准和相关行业标准生产制造。

6、风机具有结构紧凑，送风距离长、效率高、维护方便、检修方便的特点。

7、风机出厂时对其性能进行严格检验，随机附带相关的合格证。

特别说明

一、高原超长隧道通风机使用说明

我公司生产的SDF系列隧道专用通风机安装角度可调，能适用于高原环境下施工通风使用，使用时只需调整至海拔条件下对应的安装角即可，具有操作简单使用方便等特点。

当风机在高原地区使用时，由于当地大气压低，使得风机使用现场的空气密度低于1.2kg/m³，从而使风机的实际压力低于性能表中的值，此时风机性能的核算如下：

流量Q=Qo（m³/min）

压力=

P_o——性能表中压力（Pa）

P_ｂo——标准大气压力101235Pa

P_b——风机使用现场压力、大气压力随海拔变化关系为：

其中：H——海拔高度，单位：千米 T——风机使用现场温度（℃）

二、用户在选用和使用风机时，所选用的配套风管直径必须大地叶轮直径，选用风管时最好是柔性风管，漏风率≤1%，才能达到最佳效果。风机出风口设有便于与风筒连接的直接头（也可根据用户需求制作满足要求的变径接头）。

根据施工情况，厂家推荐使用以下响应直径的风管。（注：禁止使用钢圈负压风管）

风机型号	最小选用直径 ( mm )	最佳选用直径 ( mm )	风机型号	最小选用直径 ( mm )	最佳选用直径 ( mm )
SDF-No4.0	500	600	SDF-No11.5	1200	1300-1400
SDF-No5.0	550	600	SDF-No12.5	1400	1500-1800
SDF-No5.3	600	700	SDF-No13	1400	1500-1800
SDF-No5.6	600	700	SDF-No14	1500	1600-1800
SDF-No6.0	700	800	SDF-No15	1600	1700-1900
SDF-No6.5	700	800	SDF-No16	1800	1900-2200
SDF-No7.1	800	900	SDF-No17	1800	1900-2200
SDF-No7.5	800	900	SDF-No18	2000	2100-2400
SDF-No8.0	900	1000	SDF-No19	2100	2200-2400
SDF-No9.6	1000	1200-1300	SDF-No20	2200	2300-2500
SDF-No10	1200	1200-1300	SDF-No21	2300	2400-2600
SDF-No10.5	1200	1300-1400	SDF-No22	2400	2500-2700
SDF-No11	1200	1300-1400	SDF-No23	2500	2600-2800

三、根据用户需要，还可进行非标风机设计，提供最优化的气动与结构设计方案，为用户提供经济可靠的风机。

SDF_(A)型隧道施工专用对旋轴流通风机

一、特点

SDF（A）型通风机具有风压高，噪音低，节能省电的特点；适用于地铁、引水工程以及石油管道工程等小断面作业，节能效果尤为显著。

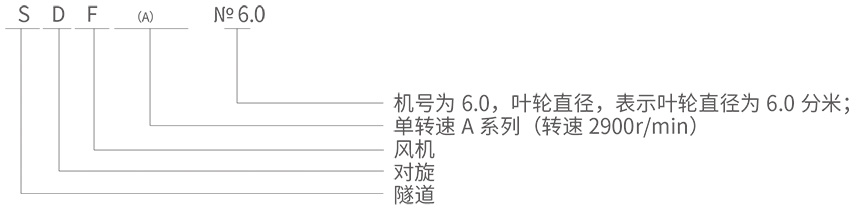

二、型号及含义

通风型号及含义如下：SDF（A）型隧道施工专用对旋轴流通风机

三、技术性能参数表

SDF_(A)系列隧道施工用压入式对旋轴流通风机技术性能参数表
风机型号	配套电机功率(kW)	风量(m³/min)	风压(Pa)	转速(r/min)
SDF_(A)-No4.0	2×2.2	90-140	275-1450	2900
SDF_(A)-No4.0	2×3	108-170	310-1650	2900
SDF_(A)-No4.5	2×4	130-205	348-1950	2900
SDF_(A)-No5.0	2×5.5	180-275	430-2400	2900
SDF_(A)-No5.0	2×7.5	214-327	464-2596	2900
SDF_(A)-No6.0	2×11	250-385	540-3660	2900
SDF_(A)-No6.0	2×15	275-432	580-4601	2900

风机型号	配套电机功率(kW)	风量(m³/min)	风压(Pa)	转速(r/min)
SDF_(A)-No6.3	2×18.5	286-543	610-5073	2900
SDF_(A)-No6.3	2×22	303-585	640-5320	2900
SDF_(A)-No7.1	2×30	348-655	760-6460	2900
SDF_(A)-No7.1	2×37	374-757	910-6750	2900
SDF_(A)-No8.0	2×45	385-793	980-7650	2900
SDF_(A) -No8.0	2×55	437-895	1108-8160	2900
SDF_(A) -No9.0	2×75	548-1129	1240-9080	2900
SDF_(A) -No9.0	2×90	522-1274	1400-9880	2900

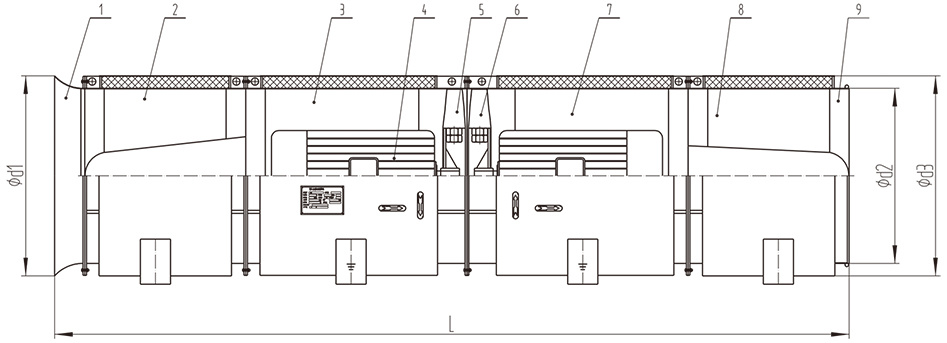

四、结构简图

五、外形尺寸

风机型号	d1	d2	d3	L	重量(Kg)
SDF_(A)-No4.0	486	403	525	2000	367
SDF_(A)-No4.5	540	453	575	2215	560
SDF_(A)-No5.0	600	503	629	2673	795
SDF_(A)-No6.0	730	604	730	3180	1094
SDF_(A)-No6.3	756	634	760	3316	1186
SDF_(A)-No7.1	850	714	840	3702	1410
SDF_(A)-No8.0	957	805	933	4020	1589
SDF_(A)-No9.0	1057	905	1083	4142	1830
