一、概述
单轨吊现已成为现代化矿井重要的辅助运输设备，具有操作方便，运输灵活，速度快，载重量大诸多优点；但在使用过程中，由于多种原因，避免不了有不安全事件发生，例如在变坡点稍大处，会有滑车、跑车等现象发生，轻者设备受损，重者造成作业人员的人身安全事故。
KAB-1(2)单轨吊跑车智能捕车装置能自动、及时阻拦超速下滑的跑车，有效避免意外事故的发生，保证煤矿安全生产。
二、主要技术参数
1.有效捕车距离1000mm；
2.最大冲击能量2.5M J；
3.巷道倾角≤25°；
4.吊车运行速度≤2.5m/s；
5.拦截吊车速度≥4m/s；
6.动作方式为气动或电动；
三、产品结构简介
KAB-1(2)单轨吊跑车智能捕车装置结构简介：
1.速度信号检测
2. PLC控制
3.固定三脚架
4.捕车框
5.摩擦式阻尼器
四、工作原理
1.传感器能实时检测单轨吊运行速度，数据输入到 PLC控制器中，经过分析和检测，当实时速度超过最大允许数值时，PLC对电磁阀发出工作指令。
2.双挡车板闭合并自锁 ( 防止跑车冲击力过大时，挡车板打开 )，如图1；

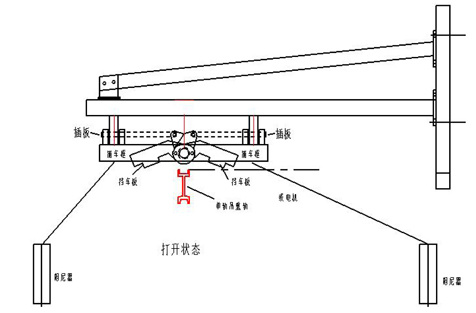

图1
3.捕车框自动脱落，沿导轨与跑车一起下滑，如图1；

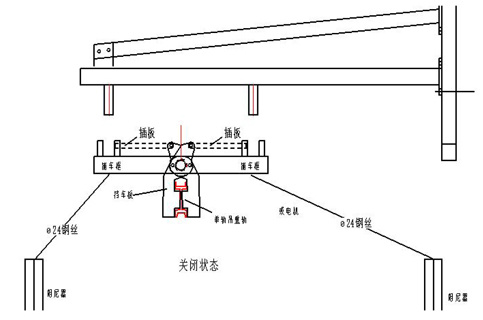

图2
4.斜拉钢丝绳受力，在阻尼器的作用下，单轨吊车随捕车框缓慢停止；
5.捕车过程中，捕车框与导轨不发生摩擦，跑车巨大势能的释放均由巷道壁上的阻尼器完成，减缓了跑车对轨道的冲击压力。
五、工作状态恢复
1.三脚架因在墙壁上固定，与捕车框脱离后原位置不动，如图2；
2.捕车框移回原起始位置，调整气缸插销，捕车框与三脚架联接，捕车状态恢复；
3.检查钢丝绳摩擦受损情况，如果发生断丝或变形更换即可；
KAB-1(2)单轨吊跑车智能捕车装置可多次重复使用，降低了生产成本。
六、产品安装
1.组装三脚架，并固定在墙壁上，如图2：
2.地脚螺栓位置如图 2：
3.由于轨道在巷道内位置不同，三脚架地面有不同的位置孔，吊挂板可左右移动，如图 2：
4.捕车板处于打开状态时，捕车框方能与三脚架底面连接，如图3：

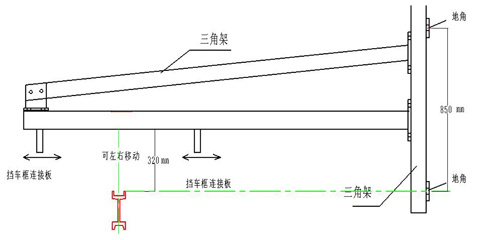

图3
5.根据现场实际情况，阻尼器应选择合适的安装位置；
6.配有手动控制阀，便于维修和恢复气缸状态；
7.KAB-1(2)单轨吊跑车智能捕车装置投入使用后，手动阀关闭即可。
七、其他
捕车后，挡车板如发现变形等异常情况，现场不能恢复原状时，及时联系厂家更换。
提示：专利产品勿仿！
