环保型局扇是在侧进风低噪局扇的基础上改进设计的新型产品，噪音低于80分贝，低噪音环保型局扇采取的降噪措施是根据噪声产生及传播原理，改变进气方向，优化结构设计，通过对中低频噪音更好的吸附和对高频噪音的高效隔离，使风机整体噪音得到消除和衰减。由各消音部件组合而成的模块化设计，可为用户提供更好的选购和改造和方案。

一、适用范围

二、型号及含义

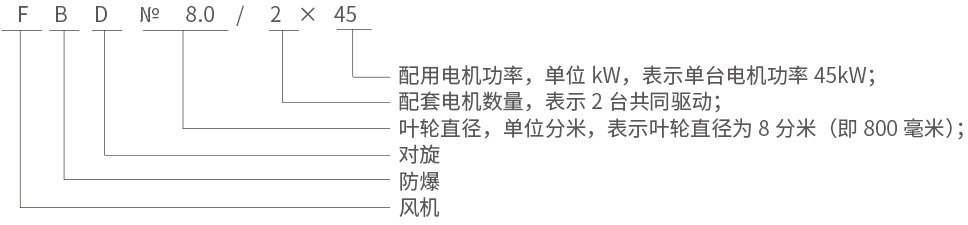

通风型号及含义如下：矿用隔爆型压入式对旋轴流局部通风机

三、性能参数表

FBD系列矿用隔爆型压入式对旋轴流局部通风机性能参数表

风机型号	配用电机型号	装机功率 (kW)	额定电压 (V)	额定电流 (A)	性能参数
					风量范围(m³/min)	风压范围(Pa)
FBDNo5.0	YBF3-132S1-2	2×5.5	380/660	11/6.4	230~140	400~2750
			660/1140	6.4/3.7
	YBF3-132S2-2	2×7.5	380/660	14.9/8.6	280～170	600~3600
			660/1140	8.6/4.97
FBDNo6.0	YBF3-160M1-2	2×11	380/660	21.4/12.4	380~210	750~4150
			660/1140	21.4/7.1
	YBF3-160M2-2	2×15	380/660	28.6/16.5	450~220	800～4500
			660/1140	16.5/9.5
FBDNo6.3	YBF3-160L-2	2×18.5	380/660	35/20.2	540~290	900~5050
			660/1140	20.2/11.67
	YBF3-180M-2	2×22	380/660	41/23.7	550~310	1000~5380
			660/1140	23.7/13.7
	YBF3-200L1-2	2×30	380/660	55.3/31.9	620～350	1050~5500
			660/1140	31.9/18.4
FBDNo7.1	YBF3-200L1-2	2×30	380/660	55.3/31.9	670~370	1100~5650
			660/1140	31.9/18.4
	YBF3-200L2-2	2×37	380/660	67.9/39.2	740～400	1200~6800
			660/1140	39.2/22.6
	YBF3-225M-2	2×45	380/660	82.3/47.5	780～450	1300~7600
			660/1140	47.5/27.4
FBDNo7.5	YBF3-225M-2	2×45	380/660	82.3/47.5	810~450	1200～6300
			660/1140	47.5/27.4
	YBF3-250M-2	2×55	380/660	99.6/57.5	920～680	1400～7600
			660/1140	57.5/33.2

(续表)

风机型号	配用电机型号	装机功率 (kW)	额定电压 (V)	额定电流 (A)	性能参数
					风量范围(m³/min)	风压范围(Pa)
FBDNo8.0	YBF3-225M-2	2×45	380/660	82.3/47.5	900~480	1100~6200
			660/1140	47.5/27.4
	YBF3-250M-2	2×55	380/660	99.6/57.5	960～500	1300~8000
			660/1140	57.5/33.2
	YBF3-280S-2	2×75	380/660	133.4/77	1100~590	1600～8500
			660/1140	77144.5
FBDNo10.0	YBF3-250M-4	2×55	380/660	102.7/59.2	900~1500	1100~5000
			660/1140	59.2/34.2
	YBF3-225M-4	2×45	380/660	84.4/48.6	891~1436	606~3859
			660/1140	48.6/28.1
	YBF3-225S-4	2×37	380/660	69.7/40.1	800~1500	700~3200
			660/1140	40.1/23.2
	YBF3-200L-4	2×30	380/660	56.8/32.7	680～1225	500~3200
			660/1140	32.7/18.9
FBDNo11.2	YBF3-315M-4	2×132	380/660	237.9/137.0	1295~3000	630～6320
			660/1140	137.0/79.3
	YBF3-315S-4	2×110	380/660	198.7/114.4	1210~2765	744~5240
			660/1140	114.4/66.2
	YBF3-280M-4	2×90	380/660	163.1/93.9	1190~2365	738～4780
			660/1140	93.9/54.4
	YBF3-280S-4	2×75	380/660	137.8/79.3	1171~2285	727~4629
			660/1140	79.3/45.9
	YBF3-250M-4	2×55	380/660	101.6/58.5	1015~1985	624～4150
			660/1140	58.5/33.9
	YBF3-225M-4	2×45	380/660	84.4/48.6	915~1780	532~3940
			660/1140	48.6/28.1
FBDNo12.5	YBF3-315M-4	2×132	380/660	237.9/137.0	1595~3200	930~6120
			660/1140	137.0/79.3
	YBF3-315S-4	2×110	380/660	198.7/114.4	1550~2912	860～5355
			660/1140	114.4/66.2
	YBF3-280M-4	2×90	380/660	163.1/93.9	1320～2425	740～4550
			660/1140	93.9/54.4
	YBF3-280S-4	2×75	380/660	137.8/79.3	1211~2315	720~4129
			660/1140	79.3/45.9
	YBF3-250M-4	2×55	380/660	101.6/58.5	1101~2012	580~3930
			660/1140	58.5/33.9
FBDNo13.0	YBF3-315M-4	2×132	380/660	237.9/137.0	1695～3300	930~5920
			660/1140	137.0/79.3
	YBF3-315S-4	2×110	380/660	198.7/114.4	1455~3100	750~5480
			660/1140	114.4/66.2
	YBF3-280M-4	2×90	380/660	163.1/93.9	1332~2900	650~5160
			660/1140	93.9/54.4
	YBF3-280S-4	2×75	380/660	137.8/79.3	1100~2500	560～4460
			660/1140	79.3/45.9
	YBF3-250M-4	2×55	380/660	101.6/58.5	1040~2300	520～4230
			660/1140	58.5/33.9

产品特点

1、采用对旋直联传动，减少导叶装置，在增加风机压力的同时，又减少了气流阻力。

2、风机设计有进风口塔式消音器、进口和出口配有螺旋复合式消音筒、采用阻抗复合式消音，有效降低风机噪音。

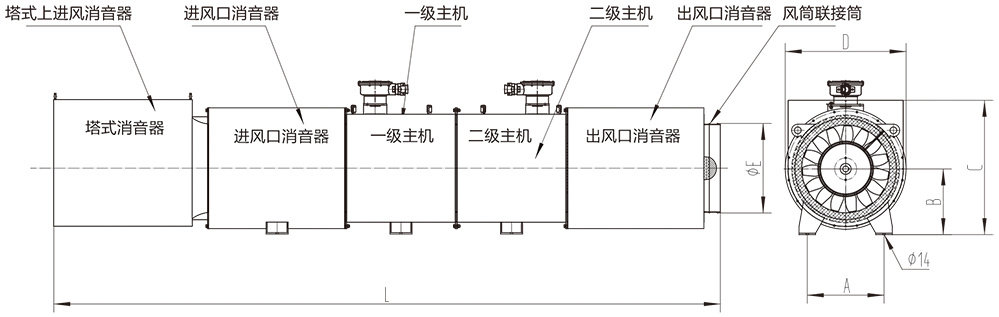

环保型超低噪音外形结构示意图

环保型超低噪音外形结构尺寸表

风机型号	长 (L)mm	宽 (D)mm	高 (C)mm	出风口 (E)mm	(A)mm	(B)mm
FBDNo5.0	3246±90	663	760	530	430	400
FBDNo6.0	3916±90	794	1080	632	530	450
FBDNo6.3	4860±90	846	1120	662	560	480
FBDNo7.1	5190±90	1022	1304	738	560	560
FBDNo7.5	5684±90	1062	1310	782	740	566
FBDNo8.0	6084±90	1116	1347	836	740	610
FBDN 10.0	6524±90	1314	1470	1034	920	700
FBDNo11.2	6680±90	1206	1436	1156	956	770
FBDNo12.5	6750±90	1270	1566	1236	1020	814
FBDNo13.0	7120±90	1314	1616	1336	1064	850
