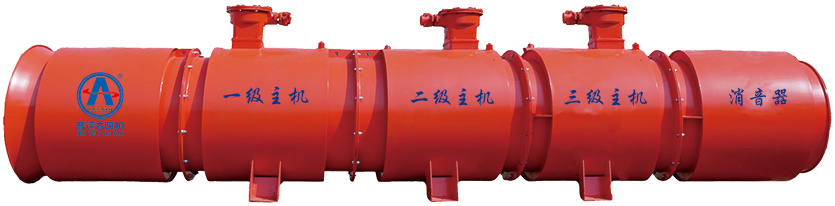

FBD系列矿用隔爆型压入式多级轴流局部通风机
关键词：
通风机
低噪节能
分类：
产品详细
适用范围
FBD系列矿用隔爆型压入式多级对旋轴流局部通风机，不仅广泛用在煤矿井下大、小断面巷道掘进中进行的压入式超远距离通风，而且也可用于冶金、石化、电力、铁道、公路隧道等工业领域的通风换气。该系列风机在具有对旋轴流式局部通风机特征的基础上还具有以下特点：
（1）采用多级串联方式运行，压力大幅提高，满足掘进巷道超长距离送风需求。
（2） 在巷道掘进初期，可开一级和二级，做对旋局部通风机使用。
（3）多级局部通风机体积小、压力高，在送风距离长、巷道断面偏小的场所更加适用。

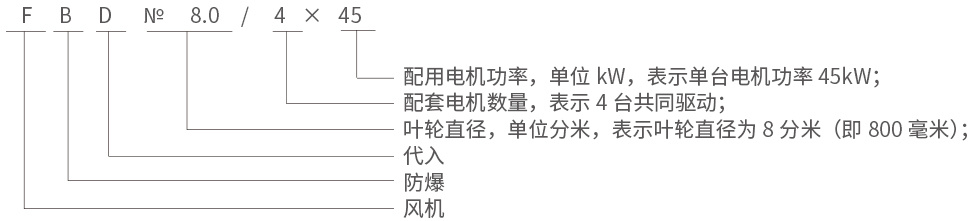

型号及含义
通风型号及含义如下：矿用防爆型抽出式轴流局部通风机

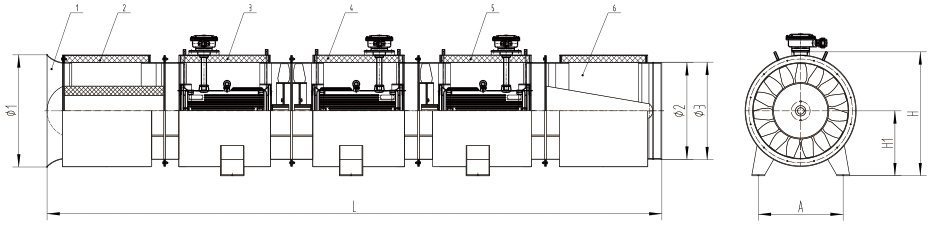

三级风机外形结构示意图
1、集流器 2、进风口消音器 3、一级主机 4、二级主机 5、三级主机 6、出风口消音器

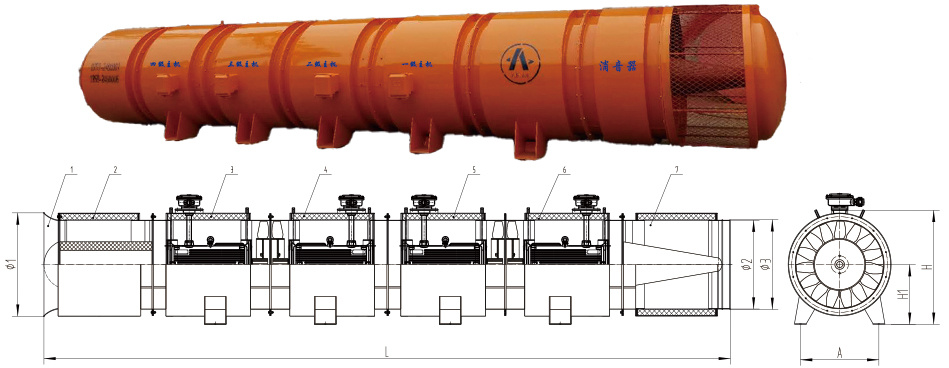

四级风机外形结构示意图
1、集流器 2、进口消音器 3、一级主机 4、二级主机 5、三级主机 6、四级主机 7、出口消音器
性能参数表
|
型号 |
配用电机 |
功率(kW) |
风量(m/min) |
风压(Pa) |
Φ1 |
Φ2 |
Φ3 |
L |
H |
H1 |
A |
|
No6.0 |
YBF3-160M1-2 |
3×11 |
220～370 |
1000～5600 |
720 |
603 |
617 |
3520 |
802 |
405 |
540 |
|
YBF3-160M2-2 |
3×15 |
300～400 |
1100～6300 |
720 |
603 |
617 |
3520 |
802 |
405 |
540 |
|
|
No6.0 |
YBF3-160M1-2 |
4×11 |
220～370 |
1350～7500 |
720 |
603 |
617 |
4220 |
802 |
405 |
540 |
|
YBF3-160M2-2 |
4×15 |
300～400 |
1500～8500 |
720 |
603 |
617 |
4220 |
802 |
405 |
540 |
|
|
No6.3 |
YBF3-160L-2 |
3×18.5 |
350～550 |
1200～7200 |
760 |
634 |
650 |
3605 |
843 |
430 |
560 |
|
YBF3-180M-2 |
3×22 |
380～600 |
1300～7500 |
760 |
634 |
650 |
3670 |
843 |
430 |
560 |
|
|
No6.3 |
YBF3-160L-2 |
4×18.5 |
350～550 |
1550～9500 |
760 |
634 |
650 |
4190 |
843 |
430 |
560 |
|
YBF3-180M-2 |
4×22 |
380～600 |
1600～10000 |
760 |
634 |
650 |
4305 |
843 |
430 |
560 |
|
|
No7.1 |
YBF3-200L1-2 |
3×30 |
450～720 |
1200～8000 |
860 |
718 |
732 |
4050 |
947 |
476 |
560 |
|
YBF3-200L2-2 |
3×37 |
530～820 |
1300～8600 |
860 |
718 |
732 |
4050 |
947 |
476 |
610 |
|
|
YBF3-225M-2 |
3×45 |
530～850 |
1800～9000 |
860 |
718 |
732 |
4135 |
947 |
476 |
610 |
|
|
No7.1 |
YBF3-200L1-2 |
4×30 |
470～780 |
1500～11000 |
860 |
718 |
732 |
4775 |
947 |
476 |
610 |
|
YBF3-200L2-2 |
4×37 |
530～830 |
1800～12000 |
860 |
718 |
732 |
4775 |
947 |
476 |
610 |
|
|
YBF3-225M-2 |
4×45 |
540～860 |
1600～12500 |
860 |
718 |
732 |
4860 |
947 |
476 |
610 |
|
|
No8.0 |
YBF3-225M-2 |
3×45 |
600～880 |
2000～9200 |
960 |
804 |
820 |
4330 |
1033 |
535 |
650 |
|
YBF3-250M-2 |
3×55 |
660～980 |
2200～9300 |
960 |
804 |
820 |
4645 |
1033 |
535 |
650 |
|
|
YBF3-280S-2 |
3×75 |
700～1050 |
2500～9500 |
960 |
804 |
820 |
4825 |
1033 |
535 |
650 |
|
|
No8.0 |
YBF3-225M-2 |
4×45 |
650～880 |
2500～9500 |
960 |
804 |
820 |
5076 |
1033 |
535 |
650 |
|
YBF3-250M-2 |
4×55 |
700～1000 |
3000～12500 |
960 |
804 |
820 |
5496 |
1033 |
535 |
650 |
|
|
YBF3-280S-2 |
4×75 |
750～1100 |
4000～13500 |
960 |
804 |
820 |
5736 |
1033 |
535 |
650 |
